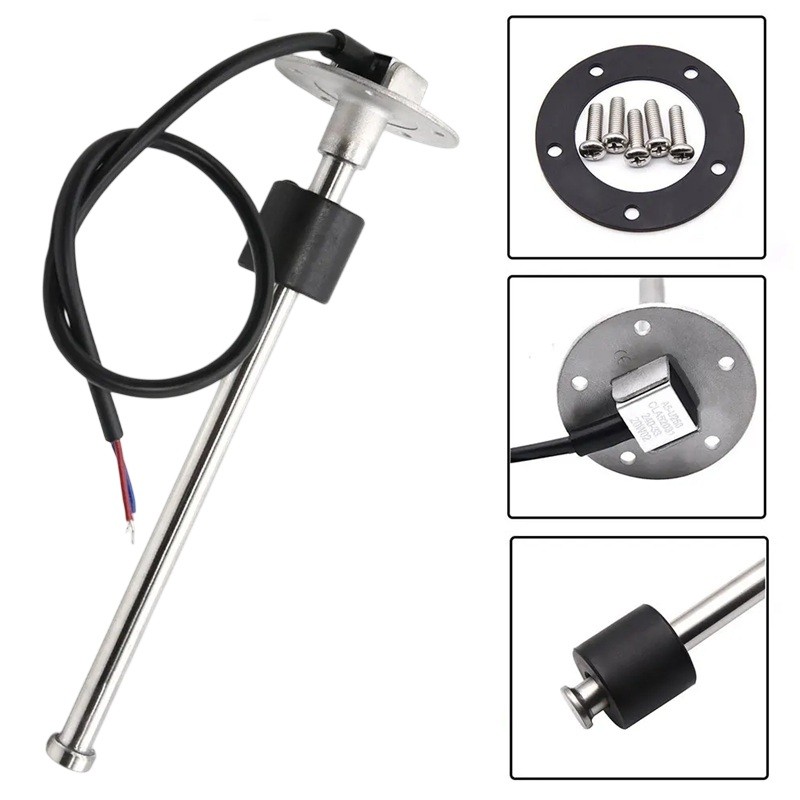

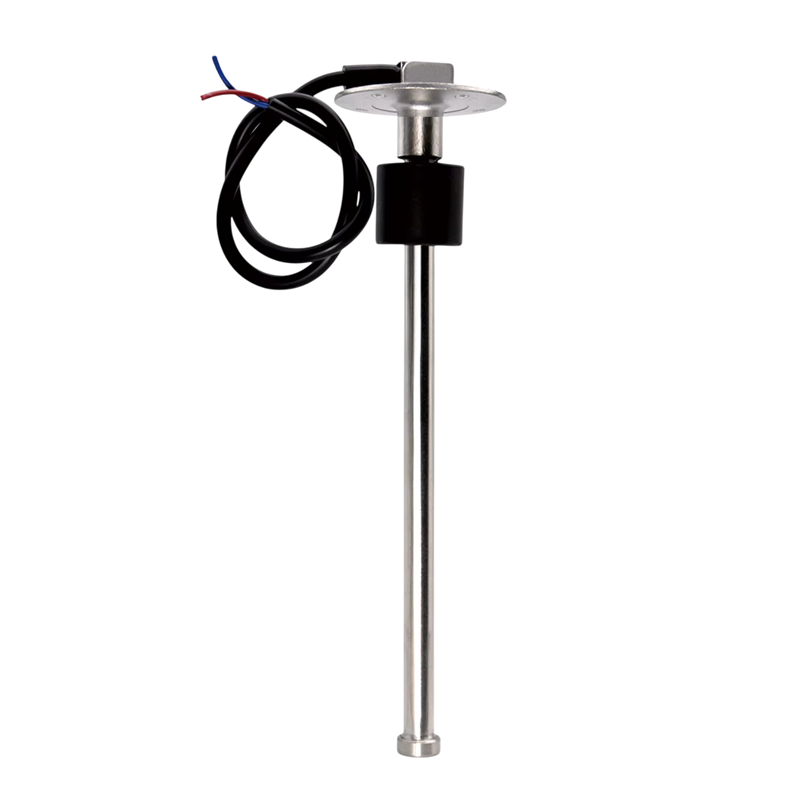

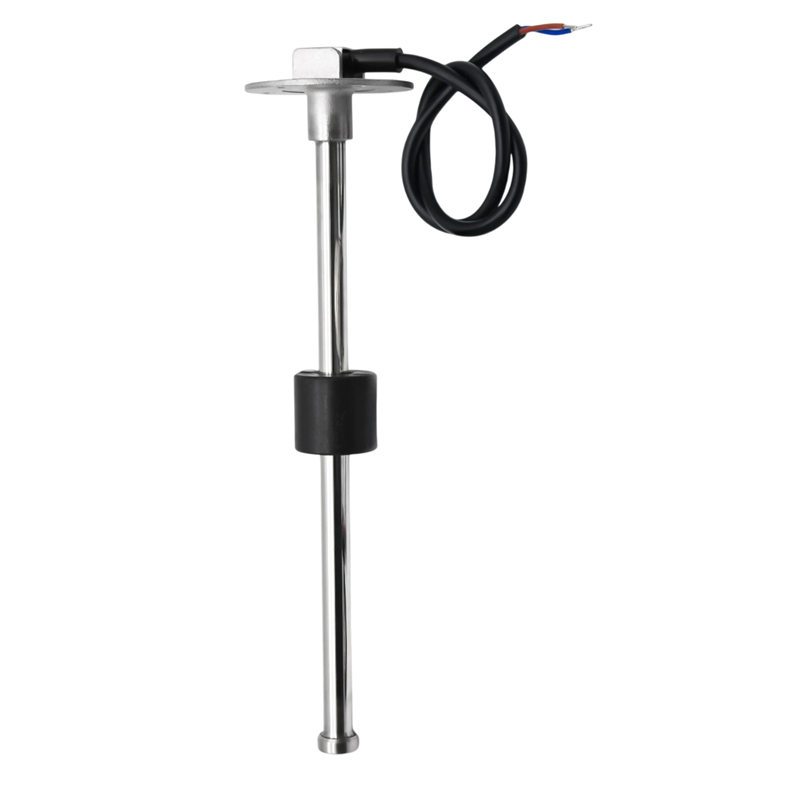

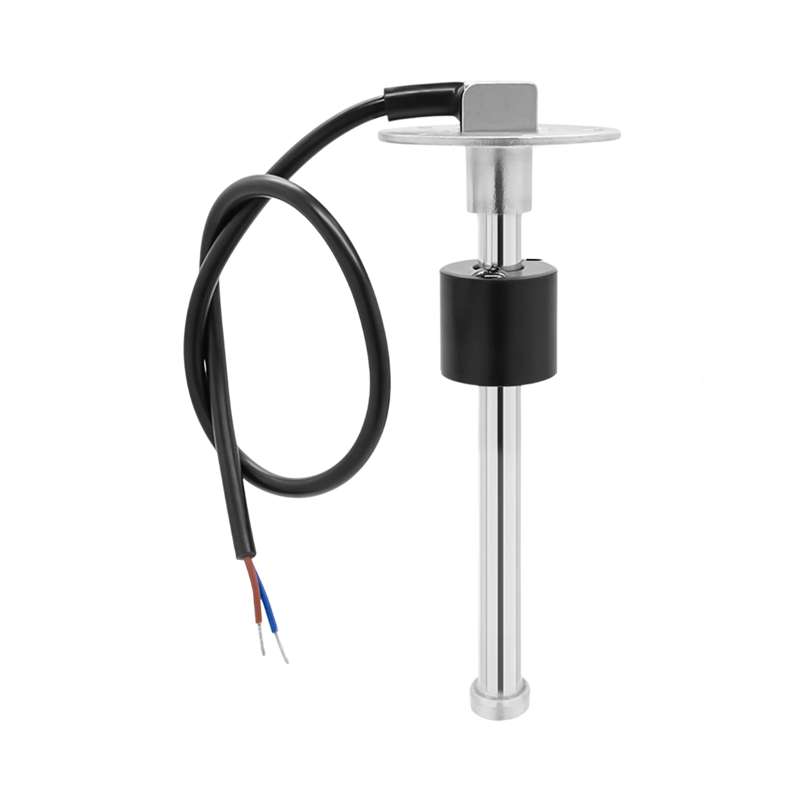

Sonda de nível de combustível com flutuador resistivo 0–190 Ω comprimento 550 mm 22" IP67 para controlo de nível de combustível e líquidos em tanques
Esta sonda de nível de combustível serve para medir a quantidade de líquido dentro do tanque através de um mecanismo de flutuador. O movimento do flutuador é convertido em um sinal elétrico de resistência no intervalo 0–190 Ω, que é comumente utilizado em indicadores de nível de combustível em várias aplicações de transporte e técnicas.
A barra de medição tem comprimento de 550 mm (22"), o que corresponde à altura recomendada do tanque de aproximadamente 560 a 575 mm. Graças a este comprimento, o sensor é adequado para tanques maiores utilizados, por exemplo, em veículos pesados, barcos ou outros dispositivos técnicos destinados ao armazenamento de combustível, óleo ou outros líquidos.
O sensor é projetado para alimentação 9–32 V DC e a corrente de funcionamento máxima atinge ≤60 mA. Estes parâmetros permitem a integração em sistemas elétricos comuns utilizados na técnica de transporte ou em equipamentos industriais.
O dispositivo é construído para operar em várias condições de temperatura. A temperatura de funcionamento varia entre -30 e +75 °C, enquanto a temperatura de armazenamento pode ser de -40 a +85 °C. A construção do sensor é também protegida pelo grau de proteção IP67, que oferece proteção contra poeira e resistência a imersão temporária em água.
A montagem é realizada através de uma flange circular com cinco orifícios de montagem. A instalação é feita com os parafusos M5 fornecidos e uma junta de 2 mm de espessura, que ajuda a garantir uma conexão estanque entre o sensor e o tanque.
A resolução da medição de 21 mm permite monitorizar as alterações no nível do líquido no tanque e fornece uma informação indicativa sobre a quantidade atual de combustível ou outro líquido.
Principais características
- Intervalo de resistência do sensor: 0–190 Ω
- Comprimento do sensor: 550 mm (22")
- Tensão de funcionamento: 9–32 V DC
- Grau de proteção: IP67
- Resolução da medição: 21 mm
- Tamanho recomendado do tanque: 560–575 mm
- Corrente de funcionamento: ≤60 mA
- Temperatura de funcionamento: -30 a +75 °C
- Temperatura de armazenamento: -40 a +85 °C
- Flange de montagem: 5 orifícios
- Parafusos de montagem: 5× M5
- Junta de 2 mm de espessura
- Adequado para tanques de combustível, óleo e líquidos
- Utilização, por exemplo, em barcos, veículos pesados e sistemas técnicos

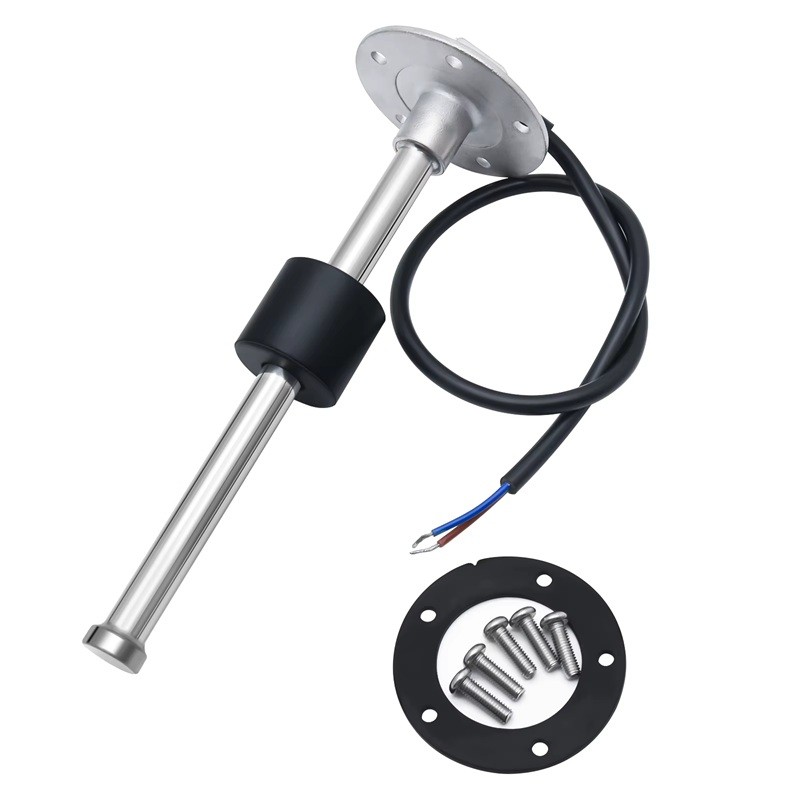

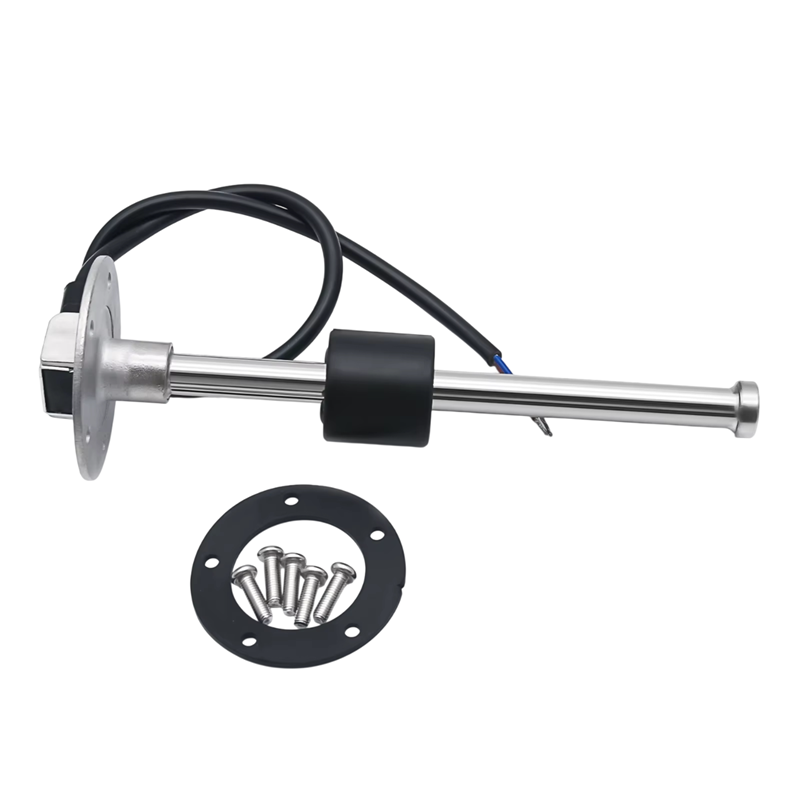

Conteúdo da embalagem
- Sensor de nível de combustível
- Junta
- 5× parafuso de montagem
O sensor é destinado ao monitoramento do nível de líquido em tanques através de um sistema de flutuador e sinal de resistência compatível com instrumentos de medição comuns. Graças ao comprimento de 550 mm, é adequado para tanques mais altos. A construção com flange de montagem permite uma fixação firme através de cinco parafusos e a embalagem inclui também uma junta para vedar a conexão. O grau de proteção IP67 permite a utilização do sensor também em ambientes com alta umidade ou poeira.
