Guias lineares
Calhas MGN e veios apoiados SBR com patins para máquinas CNC, impressoras 3D e automação. As guias lineares transformam a rotação do motor num movimento reto e preciso do eixo. Tamanhos de MGN7 a MGN15 em comprimentos de 100 a 800 mm e veios apoiados SBR12–SBR20 em kits de 800 a 2200 mm, patins de tipo C e H.
Guias lineares
Qualquer máquina que se desloque ao longo de um eixo — uma fresadora CNC, uma impressora 3D, um plotter ou uma automação simples — precisa de algo que mantenha esse movimento em linha reta e absorva as forças perpendiculares ao avanço. A precisão do resultado não depende, portanto, só do motor, mas sobretudo da pouca folga que a guia tenha. A folga de um eixo passa diretamente para a medida da peça ou para as paredes da impressão.

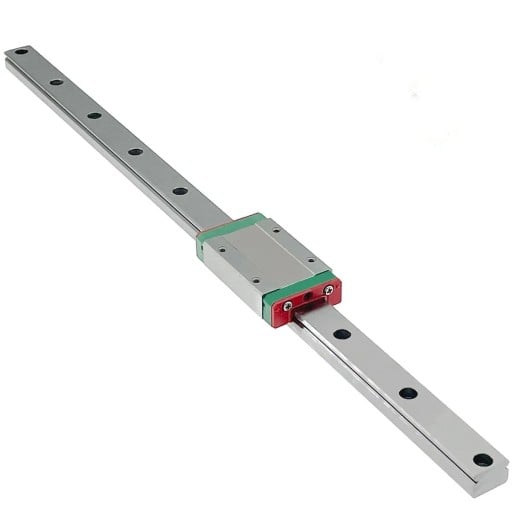

As calhas MGN são guias de perfil com um patim no qual circulam esferas. O número da designação é a largura da calha em milímetros: MGN7 e MGN9 servem para os eixos leves de impressoras 3D e mecanismos pequenos, ao passo que MGN12 e MGN15 aguentam mais e são usadas onde se maquina. As calhas têm furos de montagem com passo fixo, por isso a estrutura tem de ter furos nos sítios correspondentes e, acima de tudo, tem de estar plana: uma guia de perfil não perdoa um apoio irregular, transmite-o ao curso.
Os patins de tipo C e H distinguem-se pelo comprimento. O tipo C é mais curto e é a escolha habitual onde falta espaço. O tipo H é mais comprido, tem mais esferas em circulação e, por isso, maior capacidade de carga e melhor resistência ao tombamento: compensa em consolas longas e onde o patim suporta massa longe da calha.

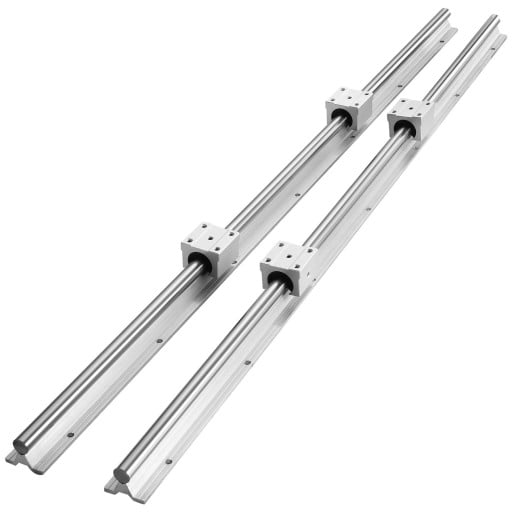

Os veios apoiados SBR têm outra construção: uma barra redonda sustentada em todo o comprimento por um perfil de alumínio, sobre a qual corre um suporte aberto com rolamentos. Custam menos, perdoam melhor uma estrutura imprecisa e, graças a esse apoio contínuo, não têm de recear a flexão em eixos mais compridos. Paga isso com menor precisão e maior sensibilidade à sujidade.
Na escolha, parta do curso de que precisa e das forças que surgem no eixo, e deixe folga para a fixação do patim. Todas as guias pedem lubrificante e limpeza: as aparas e o pó no caminho das esferas destroem um patim mais depressa do que anos de trabalho.
