Ecrã LCD colorido à prova de água Conector SM 6pin Cabo 1800 mm Comunicação UART e USB Conexão de luz Preto Para bicicleta elétrica e scooter elétrico
Já tem a quantidade máxima disponível no carrinho.
Este ecrã LCD colorido à prova de água é destinado a bicicletas elétricas, scooters elétricos e conversões de bicicletas clássicas para propulsão elétrica. Comunica-se com a unidade de controlo através da interface UART e também oferece uma conexão USB. A instalação elétrica é feita através de um conector de seis pinos SM 6pin, cujo sexto pino é utilizado para a conexão da luz. Na tela clara, exibe a velocidade atual em km/h, o estado de carga da bateria, a tensão, o nível de assistência e o total de quilómetros percorridos. O ecrã é fornecido com um cabo, permitindo a sua colocação no guiador e a condução dos fios até à unidade de controlo.

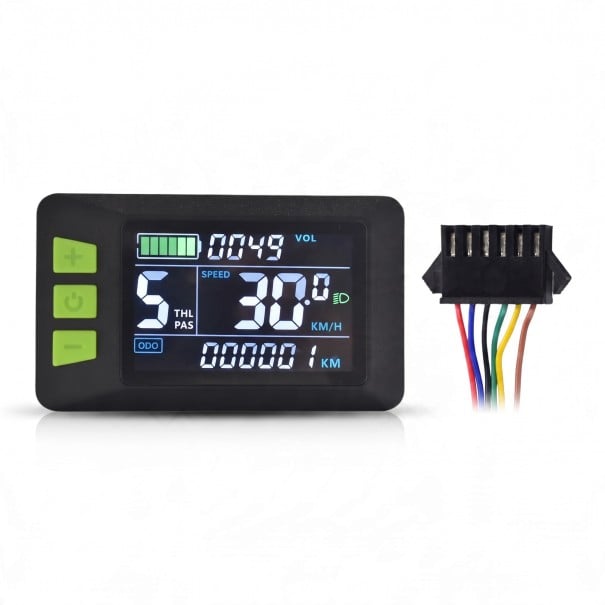

- Ecrã LCD colorido – a tela mostra a velocidade atual em km/h com casas decimais, um indicador gráfico de carga da bateria, tensão (VOL), distância total percorrida (ODO) e um símbolo de luz ligada. Os dados estão organizados em seções claras, facilitando a orientação mesmo durante uma rápida olhadela enquanto se conduz.
- Nível de assistência – no lado esquerdo da tela, o nível atual de assistência é exibido em grandes números, com a designação PAS e THL, para que tenha sempre a configuração do motor à vista.
- Três botões de controlo – os botões de mais, menos e o botão de ligar estão localizados à esquerda da tela. Estão diferenciados por cor do corpo do ecrã e cada um tem o símbolo da sua função marcado.
- Comunicação UART – a troca de dados com a unidade de controlo ocorre através de linhas separadas TX e RX. O ecrã pode assim receber dados da unidade de controlo e ao mesmo tempo enviar as configurações escolhidas pelos botões.
- Conector SM 6pin – conector do tipo SM com a ligação dos pinos: 1 vermelho (D+), 2 azul (K), 3 preto (GND), 4 verde (RX), 5 amarelo (TX) e 6 luz. Antes de conectar, verifique a compatibilidade com a fiação da sua bicicleta ou scooter de acordo com esta descrição.
- Comprimento do cabo – o cabo do ecrã mede 1800 mm e na sua extremidade os fios individuais têm 30 mm de comprimento até ao conector. Este comprimento facilita a condução do cabo do guiador até à unidade de controlo.
- Conexão da luz – o sexto pino do conector é reservado para a iluminação. A ativação da luz é indicada no ecrã por um símbolo, para que tenha uma visão clara do seu estado.
- Cabo com fios – os fios individuais são diferenciados por cor de acordo com a sua função, o que facilita a verificação da ligação durante a montagem e a eventual reparação da fiação.
- Cor – o corpo preto do ecrã é complementado por botões de controlo verdes, que se destacam à primeira vista do ecrã.
Conteúdo da embalagem:
- 1x ecrã LCD à prova de água com cabo e conector SM 6pin
O ecrã é adequado para proprietários de bicicletas elétricas e scooters elétricos que necessitam de um novo ou substituto indicador de dados de condução com conector do tipo SM. Também pode ser utilizado na conversão de uma bicicleta em bicicleta elétrica, onde serve como o principal elemento informativo e de controlo de todo o conjunto. Antes da montagem, verifique se a sua unidade de controlo suporta comunicação UART e se a ligação do seu conector corresponde à descrição dos pinos. O ecrã é colocado no guiador e o cabo de 1800 mm é conduzido até à unidade de controlo, onde é conectado com o conector SM 6pin, incluindo o fio para a luz. Graças à construção à prova de água do ecrã, pode ser utilizado também em condições meteorológicas variáveis.
