Analisador de rede vetorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, ecrã táctil de 4", bateria de 1950 mAh, preto, analisador de antenas e sintonizador

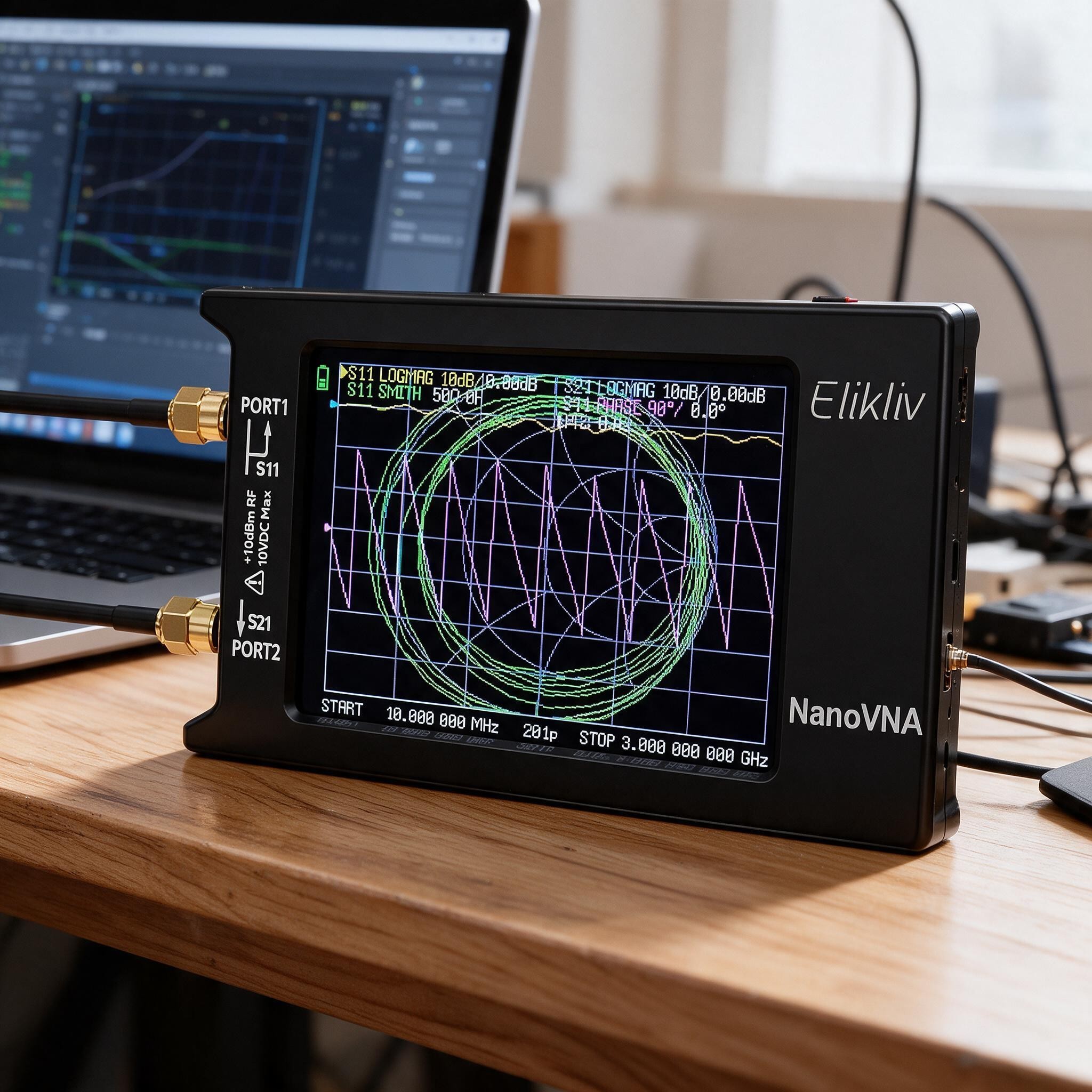

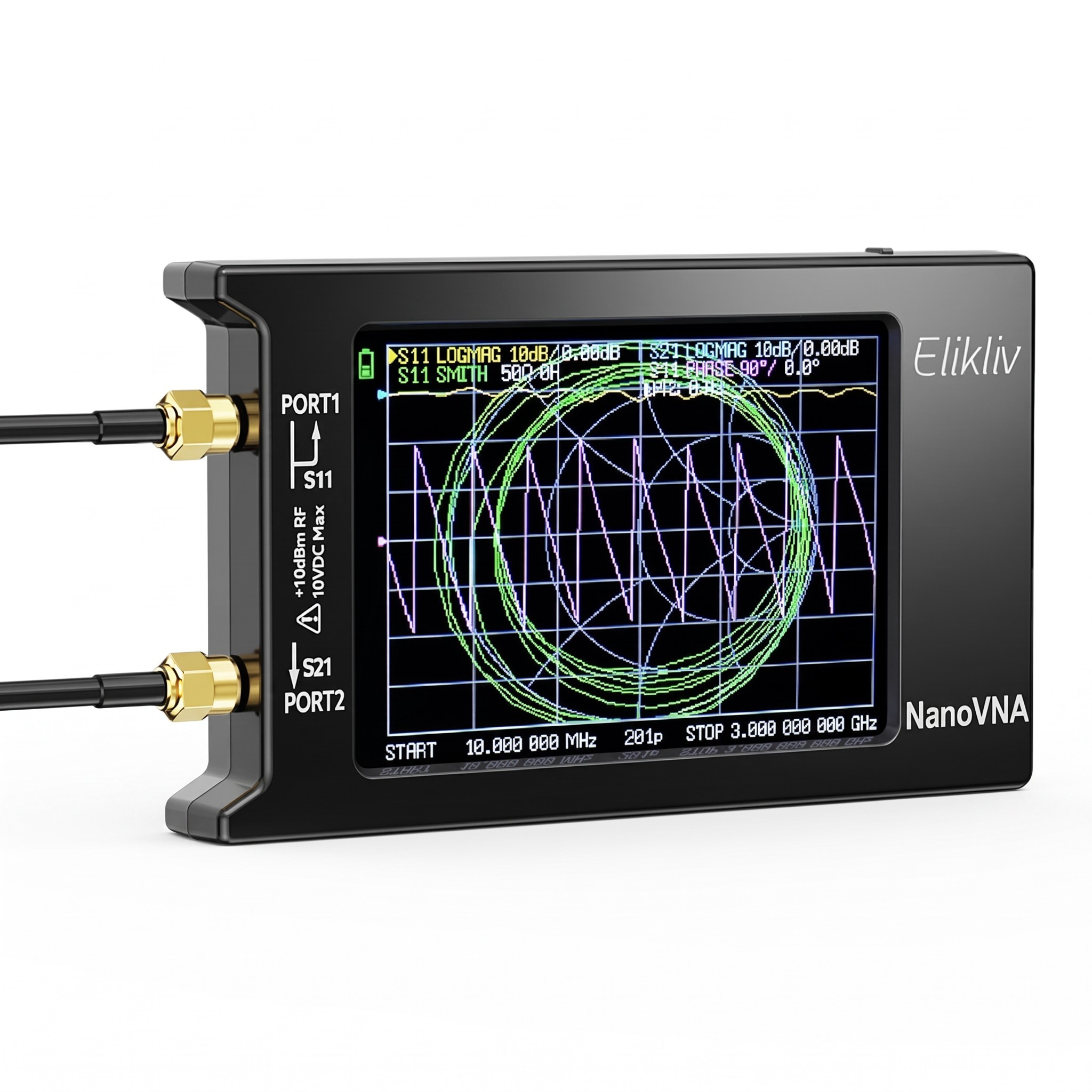

O analisador de rede vetorial Nano VNA-H4 V4.3 é um dispositivo compacto para medições de antenas, cabos, filtros e outros circuitos de alta frequência. Funciona na faixa de frequência de 10 kHz a 1,5 GHz e serve como analisador de antenas e ferramenta para afinação de sintonizadores de antenas. Em duas portas SMA, mede os parâmetros S11 e S21, permitindo avaliar tanto a reflexão como a transmissão de sinal. Os resultados são exibidos num ecrã táctil de 4 polegadas na forma de gráficos, diagrama de Smith ou valores de SWR. Graças à bateria integrada e ao compacto estojo preto, pode ser utilizado tanto na oficina como diretamente junto à antena.

  • Faixa de frequência: 10 kHz – 1,5 GHz
  • Grandezas medidas: parâmetros S11 e S21, razão de ondas estacionárias (SWR), impedância, fase, atraso, diagrama de Smith
  • Ecrã: ecrã táctil de 4", controlo táctil, com stylus ou com botão rotativo na lateral do dispositivo
  • Portas: PORT1 (S11) e PORT2 (S21) com conectores SMA, entrada máxima de +10 dBm RF e 10 V DC
  • Faixa de medição: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Precisão de frequência: < 0,5 ppm
  • Saída RF: -13 dBm (máximo -9 dBm)
  • PSV da porta: < 1,1
  • Alimentação: bateria recarregável integrada de 1950 mAh, carregamento via USB-C
  • Interface: USB tipo C, modo de comunicação CDC (série)
  • Cor: preto
  • Utilização: medições de antenas e cabos, SWR e adaptação de impedância, medições de duplexadores de duas e três bandas, isolamento de portas, atenuação de filtros
  • Conteúdo da embalagem:
    • 1× analisador de rede vetorial com bateria integrada de 1950 mAh
    • 2× cabo SMA macho-macho RG316, 15 cm
    • 1× cabo de dados USB Tipo-C
    • 1× cabo USB-C – USB-C
    • 1× conjunto de calibração SMA OPEN, SHORT e LOAD
    • 1× adaptador SMA fêmea-fêmea
    • 1× stylus táctil
    • 1× almofada táctil com alça
    • 1× resumo da estrutura do menu

O Nano VNA-H4 V4.3 é adequado para radioamadores, técnicos e entusiastas de eletrónica de alta frequência que precisam verificar as características de antenas e cabos. O dispositivo permite determinar a frequência de ressonância da antena, o valor de SWR e a impedância em toda a faixa até 1,5 GHz. Os membros de calibração incluídos e os cabos de ligação permitem realizar a calibração e começar a medir imediatamente após a abertura da embalagem. A bateria integrada e o carregamento via USB-C facilitam o trabalho fora da oficina. Graças às suas dimensões compactas, o analisador é facilmente transportável juntamente com outros equipamentos de medição.
