Analisador de antenas de rede vetorial VNA 10 kHz–1,5 GHz, ecrã táctil de 2,8", bateria de 650 mAh, caixa em ABS, preto, sintonizador de antena
Já tem a quantidade máxima disponível no carrinho.

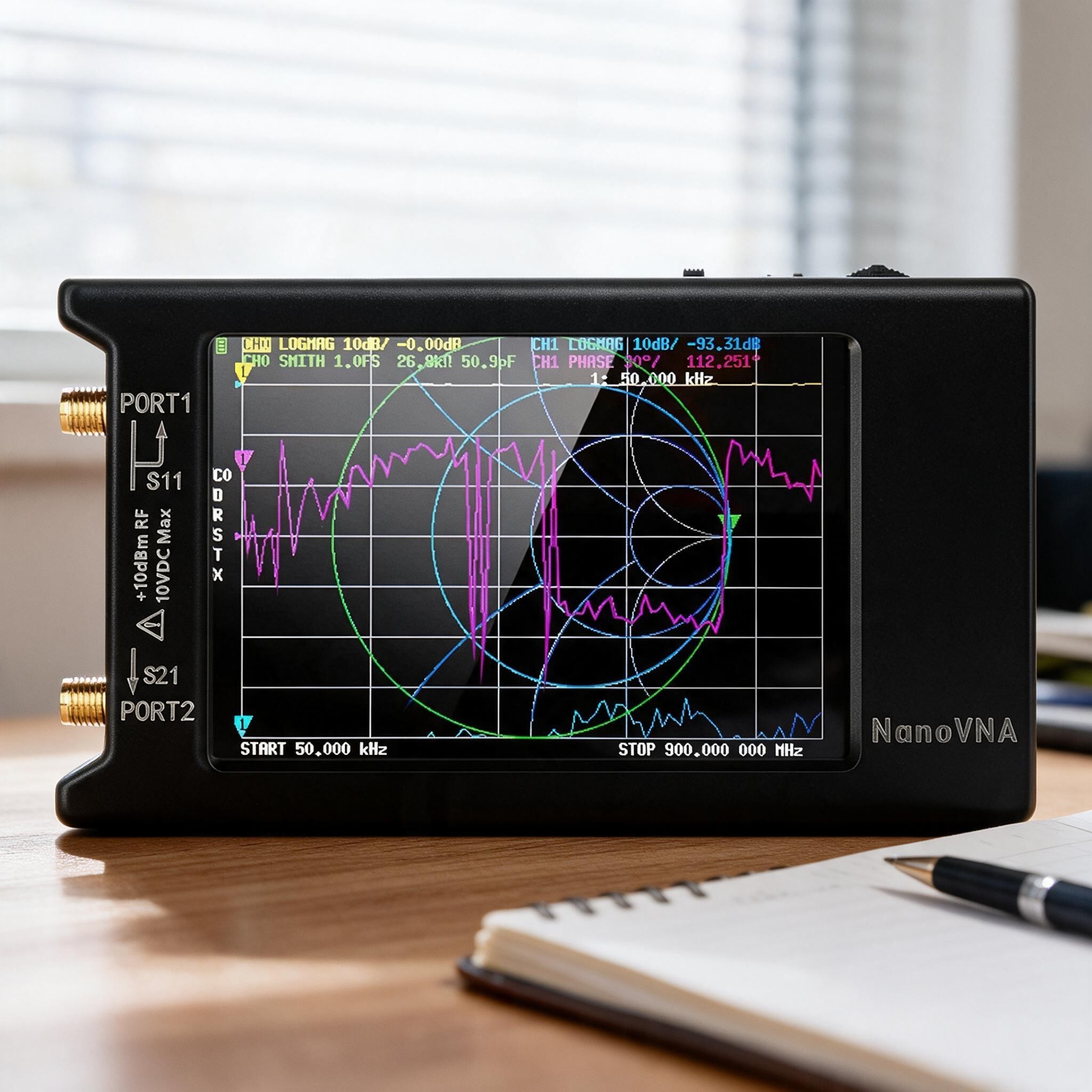

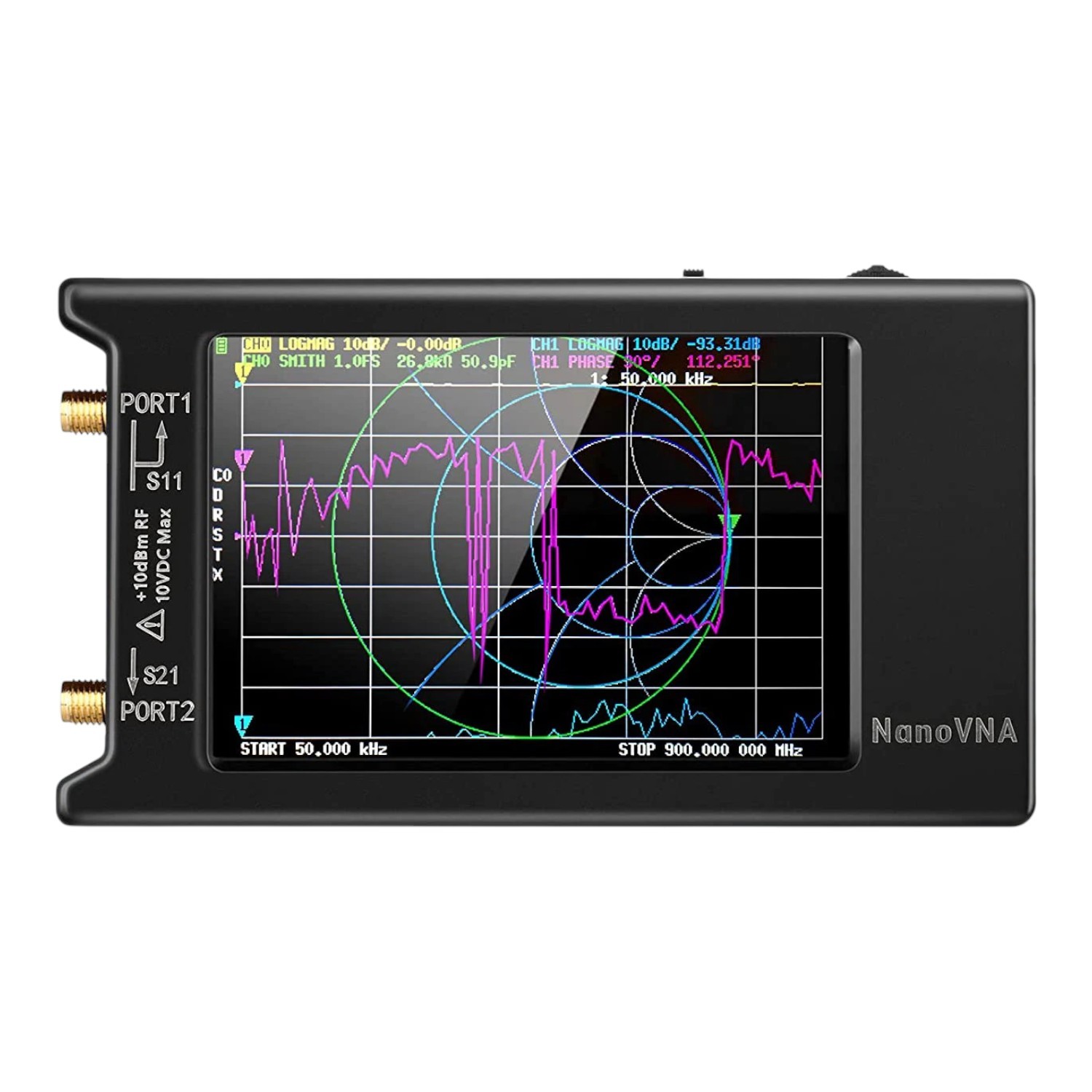

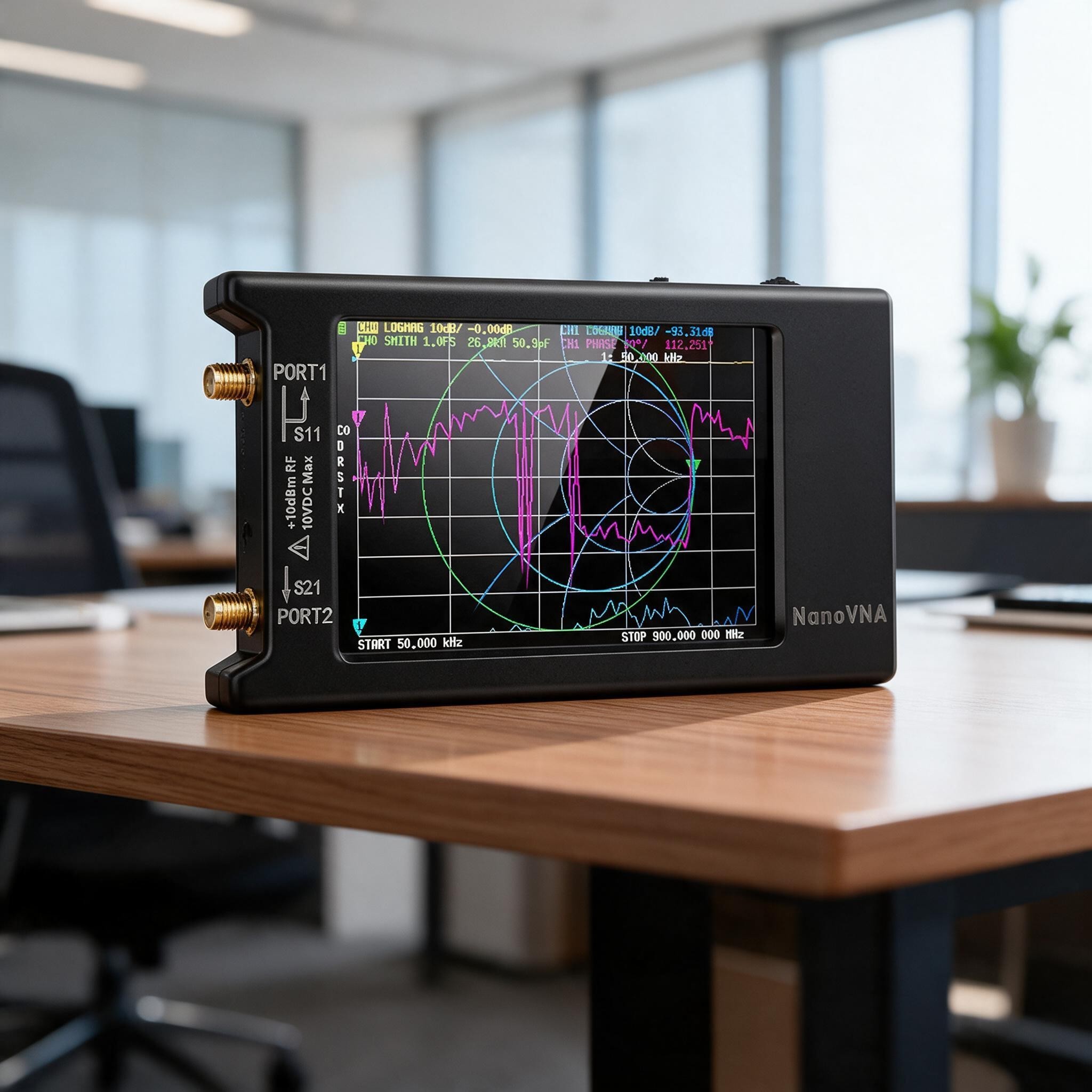

O analisador de antenas de rede vetorial VNA cobre a faixa de frequência 10 kHz–1,5 GHz. Serve para medir antenas, cabos coaxiais, filtros e outros circuitos de alta frequência. O dispositivo mede parâmetros S, a relação de ondas estacionárias (PSV/SWR), impedância, fase e atraso, e os resultados são apresentados também no diagrama de Smith. A análise no domínio do tempo (TDR) permite monitorizar as características do cabo e localizar pontos de desajuste ou falhas no cabo. O analisador é controlado através de um ecrã táctil ou de um interruptor multifuncional e liga-se a um computador ou telefone via USB-C. Graças à bateria incorporada, é possível medir em campo, por exemplo, durante a afinação de antenas e a configuração do sintonizador de antena diretamente no local de instalação.
- Faixa de frequência: 10 kHz – 1,5 GHz
- Faixa dinâmica de medição: 70 dB na faixa de 50 kHz – 300 MHz, em faixas superiores menor
- Saída RF: -13 dBm (máximo -9 dBm)
- Precisão de frequência: < 0,5 ppm
- PSV da porta: < 1,1
- Grandes quantidades medidas: parâmetros S (S11, S21), PSV, impedância, fase, atraso, diagrama de Smith e análise no domínio do tempo TDR
- Ecrã: ecrã táctil TFT de 2,8" com resolução de 320 × 240 px
- Controlo: por toque ou interruptor multifuncional (esquerda / OK / direita)
- Pontos de calibração: 101, pontos de varredura: 101
- Visualização: 4 traços, 4 marcas, 5 posições de memória para guardar configurações
- Interface: USB tipo C, modo de comunicação CDC (série), ligação a PC e à maioria dos telefones Android (não suporta iPhone)
- Armazenamento: slot para cartão microSD até 32 GB para guardar dados medidos
- Alimentação: USB 5 V / 120 mA, bateria incorporada de 650 mAh, corrente máxima de carga de 0,8 A
- Visualização do estado da bateria no ecrã
- Conectores: 2× SMA (PORT1 – S11, PORT2 – S21), entrada máxima +10 dBm RF / 10 V DC
- Caixa: preta, em plástico ABS
- Dimensões da placa de circuito impresso: 54 × 85,5 × 11 mm (sem conectores e interruptores)
- Utilização: antenas MF, KV (ondas curtas), VKV e UKV, baluns, cabos, duplexadores e filtros, medição de atenuação inserida e isolamento de portas
- Conteúdo da embalagem: 1× analisador com ecrã táctil de 2,8" e bateria de 650 mAh, 2× cabo SMA RG174 20 cm (macho-macho), 2× conector SMA (fêmea-fêmea), 1× kit de calibração SMA SHORT, 1× kit de calibração SMA OPEN, 1× kit de calibração SMA LOAD, 1× cabo de dados USB Type-C, 1× cabo USB-C – USB-C, 1× caneta táctil
O analisador é destinado a radioamadores, técnicos de serviço e entusiastas de eletrónica de alta frequência que precisam medir antenas nas faixas MF, KV, VKV e UKV. Permite a verificação de PSV e ajuste de impedância. Mede também a atenuação inserida de filtros e o isolamento de portas em duplexadores de duas e três bandas. As dimensões compactas e a bateria incorporada facilitam a medição diretamente na antena sem alimentação externa. Os dados medidos podem ser guardados num cartão microSD ou transferidos para um computador através da interface USB-C. O kit de calibração SHORT, OPEN e LOAD está incluído na embalagem, permitindo que a calibração seja realizada sem acessórios adicionais.
