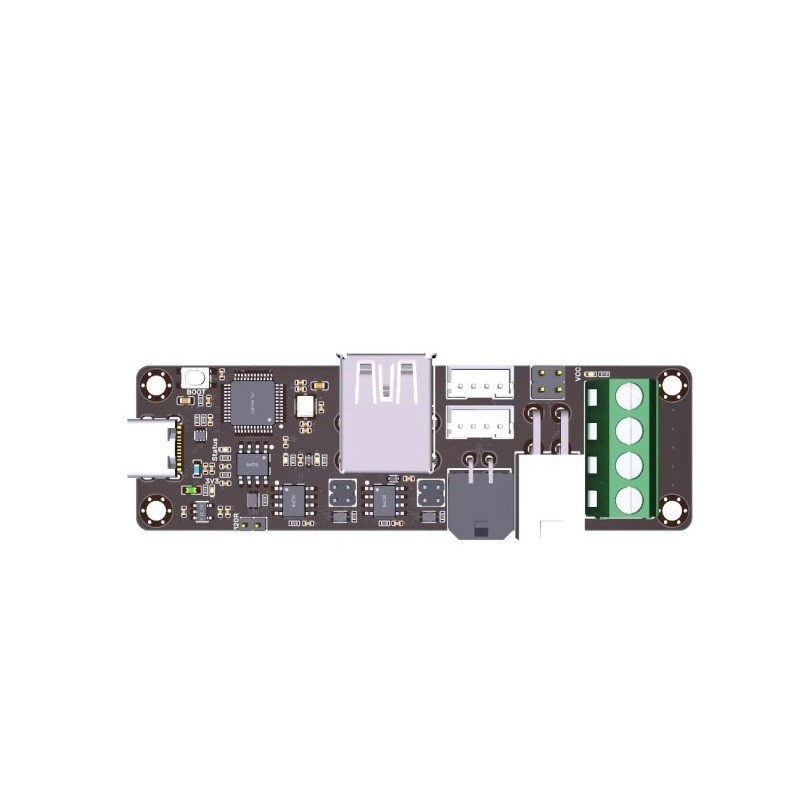

Adaptador U2C V2.1 com três saídas CAN para conversão de USB em barramento CAN
O adaptador U2C V2.1 serve como conversor entre a porta USB e o barramento industrial CAN, simplificando significativamente a ligação de impressoras 3D modernas com firmware Klipper. O barramento CAN (Controller Area Network) é um sistema de comunicação utilizado na indústria que permite a transmissão de dados a longa distância, alta resistência a interferências, baixa latência e a ligação de múltiplos dispositivos numa única linha. O U2C V2.1 consegue expandir esta funcionalidade para impressoras domésticas comuns, permitindo assim um funcionamento mais estável, um controle mais preciso e uma fiação mais limpa.
Esta versão está equipada com três saídas CAN independentes, que facilitam a ligação paralela de múltiplos módulos, como placas EBB36 CAN ou EBB42 CAN, ou outros componentes de expansão. O adaptador inclui proteção contra descargas eletrostáticas (ESD), evitando danos à porta USB ou aos dispositivos conectados. O acabamento da placa ENIG garante uma longa vida útil, alta condutividade e resistência confiável à oxidação.
O U2C V2.1 opera na faixa de tensão de 12–24 V e os seus conectores estão dispostos de forma clara: porta USB-C, entrada CAN-IN, três saídas CAN-OUT, pontos de indicação, terminais de alimentação e circuitos de proteção. O adaptador pode ser utilizado também para atualização de firmware dos dispositivos e suporta configuração no sistema Klipper. É ideal para conectar Raspberry Pi, placas de controlo Octopus PRO e módulos CAN de extrusão — o resultado é uma fiação significativamente mais simples e profissional em toda a impressora.
Instalação
1) Conecte o adaptador ao Raspberry Pi usando USB-C.
2) Ligue a alimentação de 12–24 V de acordo com a polaridade indicada nos terminais.
3) Conecte o ramo principal do barramento CAN à entrada CAN-IN.
4) Conecte os módulos (por exemplo, EBB36 ou EBB42) às três saídas CAN-OUT.
5) Verifique a fixação dos fios e a correta orientação dos cabos.
6) No Klipper, configure a identificação dos dispositivos CAN e finalize a configuração.
Explicação de abreviaturas
CAN – barramento de comunicação de dados com alta resistência e baixa latência.
USB-C – porta universal para alimentação e transmissão de dados.
ESD – proteção contra descargas eletrostáticas.
ENIG – acabamento dourado das placas de circuito para maior precisão e durabilidade.
Compatibilidade
Compatível com placas EBB36 CAN, EBB42 CAN, Octopus PRO, placas-mãe com suporte para barramento CAN, Raspberry Pi e outros módulos que utilizam comunicação CAN no âmbito do Klipper. É possível conectar múltiplos dispositivos simultaneamente.
Conteúdo da embalagem
1× adaptador U2C V2.1 (3 saídas CAN)
O U2C V2.1 é um elemento fiável e eficiente que melhora significativamente a estabilidade e a simplicidade da ligação de impressoras 3D modernas.
