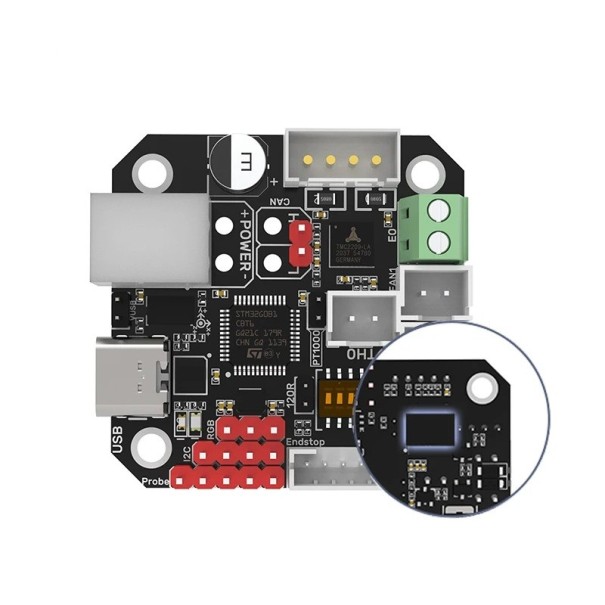

Placa de controlo EBB 42 CAN para impressoras 3D Suporte para barramento CAN Controlo preciso da cabeça de impressão Monitorização de vibrações ADXL345 Sensores de temperatura
A placa de controlo EBB 42 CAN é destinada a utilizadores que necessitam de um controlo estável da cabeça de impressão, medição precisa de temperaturas e transmissão de dados fiável em impressoras 3D. A placa utiliza o barramento CAN, que é um sistema de dados que garante uma comunicação rápida, segura e robusta entre as várias partes do dispositivo. Graças a isso, é possível reduzir significativamente a quantidade de cablagem e alcançar uma maior fiabilidade. Na placa encontra-se o chip de medição ADXL345, que regista as vibrações durante os movimentos da impressora. Estes dados permitem a compensação de tremores e a melhoria da qualidade da superfície dos modelos impressos. O módulo de controlo TMC2209 é destinado ao motor da cabeça de impressão e garante um funcionamento silencioso, suave e preciso. A placa suporta sensores de temperatura PT100 e PT1000, que podem ser ligados em dois ou quatro fios, conforme escolhido através de um interruptor. Estão também disponíveis elementos de proteção contra descargas electrostáticas e sobretensões, garantindo um funcionamento seguro e duradouro. Os conectores estão claramente identificados e permitem a ligação de motores, ventiladores, interruptores, iluminação e elementos de dados. Também é possível activar a resistência de terminação de 120R para o correcto funcionamento do barramento CAN.
Principais características e vantagens:
-
Barramento CAN para comunicação estável, rápida e segura com mínima cablagem.
-
Chip ADXL345 para monitorização de vibrações e possibilidade de compensação.
-
Módulo TMC2209 para controlo preciso do motor da cabeça de impressão.
-
Suporte a sensores PT100 e PT1000 com comutação do tipo de ligação.
-
Elementos de proteção contra descargas e sobretensões para operação segura e longa durabilidade.
-
Resistência de terminação de 120R controlada por jumper.
-
Alimentação comutável via USB para configuração.
-
Conteúdo da embalagem: 1x placa de controlo EBB 42 CAN.
Instruções de instalação:
A placa deve ser fixada ao motor da cabeça de impressão com parafusos padrão. Após a fixação mecânica, deve-se ligar o barramento CAN e decidir se activar a resistência de terminação de 120R, dependendo do comprimento do cabo. Em seguida, ligam-se a alimentação, motor, ventiladores, sensores de temperatura e interruptores. Se for necessário uma alimentação independente via USB, deve-se configurar a posição do jumper correspondente. O chip de medição ADXL345 deve ser ligado à placa principal da impressora para calibração das vibrações. No sistema Klipper, deve-se configurar posteriormente a comunicação CAN e ajustar os parâmetros de acordo com o motor e a impressora utilizados.
Esta versão da placa oferece aos utilizadores uma solução estável, precisa e moderna para o controlo da cabeça de impressão e funções relacionadas. Permite reduzir a quantidade de cablagem, aumentar a estabilidade da transmissão de dados e obter um controlo mais preciso sobre todo o processo de impressão. Graças à medição de vibrações, é possível alcançar superfícies de melhor qualidade e maior precisão. Trata-se de uma solução técnica fiável, adequada para modernizações e novas construções de impressoras 3D. O utilizador apreciará os conectores claros, a instalação simples e a ampla compatibilidade com sistemas modernos baseados no barramento CAN.
