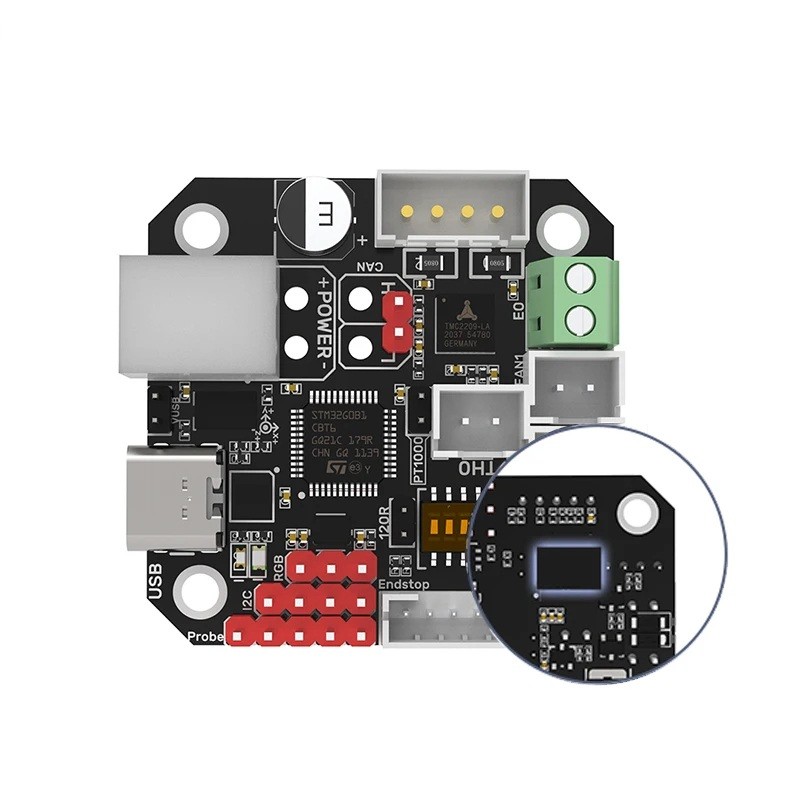

Placa de controlo EBB 42 CAN com conversor MAX31865 Suporte para barramento CAN Controlo da cabeça de alimentação Monitorização de vibrações ADXL345 Sensores de temperatura
A placa de controlo EBB 42 CAN com conversor MAX31865 é destinada a utilizadores que necessitam de medições de temperatura precisas, comunicação estável e controlo fiável da cabeça de alimentação em impressoras 3D. Combina suporte para barramento CAN, o chip de medição ADXL345 e o conversor MAX31865, que serve para leituras muito precisas dos sensores PT100 e PT1000. O barramento CAN é um sistema de dados que permite a transferência rápida e segura de dados entre placas, aumentando significativamente a estabilidade e fiabilidade da impressão. O chip ADXL345 regista as vibrações do movimento da impressora, permitindo a compensação de tremores e melhorando a qualidade da superfície dos modelos. O controlo do motor da cabeça de alimentação é assegurado pelo módulo TMC2209, que garante um funcionamento silencioso e preciso. A placa contém elementos de proteção contra descargas eletrostáticas e sobretensões, aumentando a durabilidade de todo o sistema. Os conectores claramente identificados permitem uma fácil ligação de motores, sensores, ventoinhas, interruptores e linhas de dados.
Principais características e vantagens:
-
Barramento CAN para transferência de dados estável e rápida com mínimo de cabos.
-
Conversor MAX31865 para leitura digital muito precisa dos sensores PT100 e PT1000.
-
Chip ADXL345 para monitorização de vibrações e sua compensação no processo de impressão.
-
Módulo TMC2209 para controlo suave, silencioso e preciso do motor da cabeça de alimentação.
-
Elementos de proteção contra descargas eletrostáticas e sobretensões para operação segura.
-
Possibilidade de ativar a resistência de terminação 120R.
-
Alimentação comutável via USB.
-
Conteúdo da embalagem: 1x placa de controlo EBB 42 CAN com MAX31865.
Instruções de instalação:
A placa deve ser fixada ao motor que aciona a cabeça de alimentação com parafusos de montagem comuns. Em seguida, deve-se conectar o barramento CAN, podendo ativar a resistência de terminação 120R conforme o comprimento do cabo entre as placas. Depois, liga-se o cabo de alimentação, motor, ventoinhas, interruptores e sensores de temperatura. O conversor MAX31865 assegura a leitura precisa dos sensores PT100 e PT1000, que são conectados de acordo com o tipo da sua ligação resistiva. Se for necessário alimentação via USB, deve-se ajustar a posição correspondente do jumper. O chip de medição ADXL345 deve ser ligado à placa principal da impressora para calibração das vibrações. No sistema Klipper, deve-se então configurar a comunicação CAN, atribuir a identificação do dispositivo e ajustar os parâmetros de controlo da cabeça de alimentação.
Esta versão da placa oferece opções de controlo e medição expandidas, adequadas para utilizadores exigentes e construções profissionais de impressoras 3D. O conversor MAX31865 aumenta significativamente a precisão das medições de temperatura, o que é importante ao trabalhar com materiais mais sensíveis. A redução da fiação graças ao barramento CAN melhora a estabilidade do sistema e facilita a instalação. Com a interligação abrangente do controlo do motor, medição de vibrações e monitorização precisa da temperatura, esta placa é uma solução técnica fiável para impressão de longa duração e de qualidade. O utilizador apreciará a instalação simples, ampla compatibilidade e alta estabilidade de operação.
