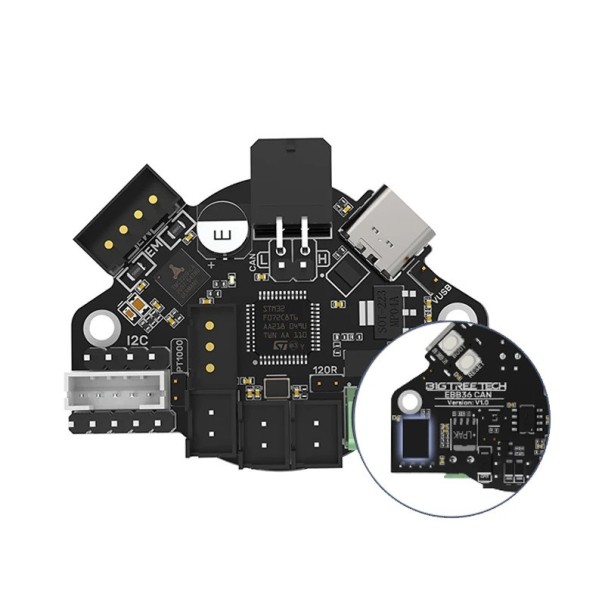

Placa de controlo EBB 36 CAN para impressoras 3D Suporte para barramento CAN Controlo preciso da cabeça de impressão Monitorização de vibrações ADXL345 Sensores de temperatura
A placa de controlo EBB 36 CAN é destinada a utilizadores que desejam aumentar a precisão, estabilidade e fiabilidade da sua impressora 3D. Serve como um módulo adicional colocado na cabeça de impressão, onde assegura o controlo do motor, medição de vibrações e transmissão de dados através do barramento CAN. O barramento CAN é um sistema de dados originalmente utilizado na indústria automóvel e permite uma comunicação estável, rápida e segura, mesmo a maiores distâncias. Parte da placa é o chip ADXL345, que regista as vibrações e permite que a impressora ajuste o movimento para reduzir ressonâncias e melhorar a qualidade da superfície. O módulo de controlo TMC2209 permite um funcionamento silencioso, suave e preciso do motor da cabeça de impressão. A placa suporta sensores PT100 e PT1000, que permitem medições de temperatura muito precisas e podem ser ligados com ligação de dois ou quatro fios.
Principais características e vantagens:
-
Comunicação estável através do barramento CAN, que assegura uma transmissão de dados segura e fiável sem interferências.
-
Chip de medição ADXL345 que permite a calibração de vibrações e a melhoria da qualidade de impressão.
-
Módulo TMC2209 para controlo silencioso e preciso do motor da cabeça de impressão.
-
Suporte para sensores de temperatura PT100 e PT1000 com tipo de ligação selecionável conforme necessário.
-
Elementos de proteção contra descargas electrostáticas e sobretensões que asseguram o funcionamento seguro da placa.
-
Possibilidade de ativar a resistência de terminação de 120R para o funcionamento correto do barramento CAN.
-
Alimentação selecionável através de USB ou entrada de alimentação principal.
-
Conectores claramente marcados para motor, ventiladores, sensores, interruptores e iluminação.
-
Conteúdo da embalagem: 1x placa de controlo EBB 36 CAN.
Instruções de instalação:
A placa é fixada ao motor da cabeça de impressão com parafusos padrão. Após a fixação mecânica, liga-se o barramento CAN, o cabo de alimentação, o motor, os sensores de temperatura e os ventiladores. De acordo com o comprimento da fiação, ativa-se ou desativa-se a resistência de terminação de 120R através de um jumper. Se for necessária alimentação independente através de USB, a posição do jumper correspondente deve ser ajustada. O chip ADXL345 é ligado com um cabo de dados à placa principal da impressora para permitir a calibração de vibrações. No sistema Klipper, a comunicação CAN é posteriormente configurada e os parâmetros necessários são ajustados.
Esta versão da placa é adequada para modernizar impressoras mais antigas e para novas construções. O utilizador obtém um controlo mais preciso da cabeça de impressão, melhor regulação de temperatura e a possibilidade de utilizar a medição de vibrações. A placa também simplifica a fiação e aumenta a estabilidade de todo o sistema. Graças à combinação de controlo, medição e elementos de proteção, é uma solução fiável para impressão de qualidade, longa durabilidade e operação segura. O utilizador apreciará a fácil instalação, a identificação clara dos conectores e a alta compatibilidade com sistemas modernos. Trata-se de uma solução projetada para aqueles que desejam alcançar maior precisão e resultados profissionais.
