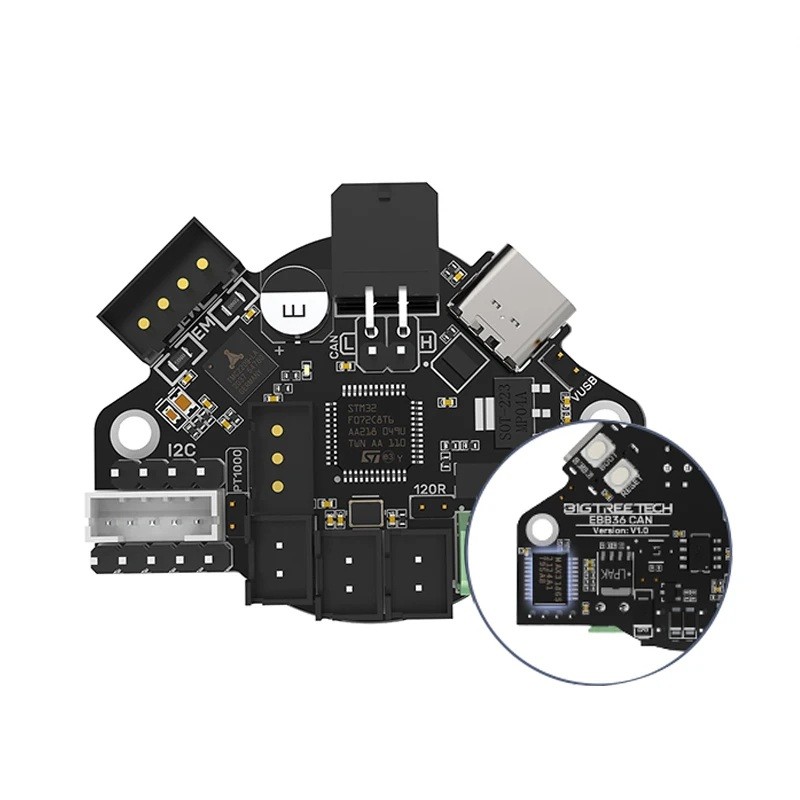

Placa de controlo EBB 36 CAN com conversor MAX31865 Suporte para barramento CAN Controlo preciso da cabeça de alimentação Sensores de temperatura PT100 PT1000
Esta versão da placa EBB 36 CAN é expandida com o conversor MAX31865, que permite medições de temperatura muito precisas com sensores do tipo PT100 e PT1000. O conversor MAX31865 converte o sinal de resistência destes sensores em um valor digital, fornecendo assim dados de temperatura fiáveis para o controlo da cabeça de alimentação e outras partes da impressora. A base da placa é o barramento CAN, que é um sistema de comunicação que permite uma troca de dados rápida, estável e segura, mesmo a longas distâncias. O chip de medição integrado ADXL345 serve para monitorizar vibrações durante o movimento e ajuda a limitar ressonâncias indesejadas. Para o controlo do motor da cabeça de alimentação, é utilizado o módulo TMC2209, que assegura um funcionamento silencioso, preciso e suave. A placa contém elementos de proteção contra descarga eletrostática e sobretensão, para garantir uma longa vida útil e operação segura. Os conectores estão marcados para fácil ligação do motor, ventiladores, sensores, interruptores e elementos de iluminação. É também possível activar a resistência de terminação de 120R, que pode ser necessária dependendo do comprimento do cabo do barramento CAN. A alimentação pode ser escolhida através de USB usando um jumper, o que é conveniente durante a configuração ou ajuste de parâmetros.
Principais características e vantagens:
-
Barramento CAN para transmissão de dados estável e segura com fiação simples.
-
Conversor MAX31865 para medições muito precisas dos sensores PT100 e PT1000.
-
Chip ADXL345 para monitorização de vibrações e sua compensação no processo de impressão.
-
Módulo TMC2209 para controlo silencioso e preciso do motor da cabeça de alimentação.
-
Elementos de proteção contra descargas e sobretensões para operação segura.
-
Alimentação comutável através de USB e possibilidade de activar a resistência de terminação de 120R.
-
Conectores claramente marcados e fácil ligação.
-
Conteúdo da embalagem: 1x placa de controlo EBB 36 CAN com MAX31865.
Instruções de instalação:
A placa pode ser colocada no motor que controla a cabeça de alimentação usando parafusos padrão. Primeiro, liga-se o barramento CAN e decide-se se é necessário activar a resistência de terminação de 120R. Depois, liga-se a alimentação, motor, ventiladores, interruptores e sensores de temperatura. O conversor MAX31865 assegura a leitura precisa dos sensores PT100 e PT1000, que são ligados de acordo com o tipo de fiação de resistência. Se a alimentação através de USB for necessária, o jumper deve ser ajustado para a posição correspondente. Para medir vibrações, o chip ADXL345 deve ser ligado com um cabo de dados à placa principal da impressora. No sistema Klipper, a comunicação CAN é posteriormente configurada e os parâmetros correspondentes são ajustados.
Esta variante da placa é destinada a utilizadores mais exigentes, que necessitam de medições de temperatura precisas e controlo estável da cabeça de alimentação. O conversor MAX31865 melhora significativamente a qualidade do controlo de temperatura, o que é importante ao imprimir materiais que exigem uma estabilidade de temperatura precisa. A placa simplifica a fiação, aumenta a fiabilidade do sistema e fornece funcionalidades que placas base comuns não oferecem. É adequada tanto para modernizar modelos mais antigos, como para novas construções, onde é exigida alta precisão e resultados profissionais. Oferece fácil instalação, alta compatibilidade e solução técnica fiável para utilização a longo prazo.
